Петля потайная RZP 1495

Описание

Петля потайная RZP 1495

Артикул: 0956

Тип фурнитуры: Скрытая (потайная) шарнирная петля со съемным осевым штифтом для металлических шкафов и дверей с изгибом полотна.

Взаимозаменяемость и аналоги
Данная скрытая петля спроектирована по международным промышленным стандартам электрощитового и телекоммуникационного оборудования. По своему конструктиву и базовому функционалу она полностью взаимозаменяема со следующими популярными моделями мировых брендов:

* MESSAN 1495-6-0 (Турция / Essentra)
* DIRAK 4-100 / Concealed Hinge Pr02 (Германия)

Использование петли RZP 1495 позволяет осуществлять прямую замену европейской и турецкой фурнитуры в конструктивах металлических корпусов без потери надежности узла, обеспечивая эффективное импортозамещение и снижение себестоимости производства.


Материальное исполнение на выбор

В зависимости от условий эксплуатации вашего оборудования, вы можете заказать петлю в двух модификациях:

1. Базовое исполнение (Комбинированное покрытие): Элементы створки и стопорный палец изготавливаются из качественной стали холодного проката марки SPCC с финишным покрытием белым цинком. Основная рамная часть петли (основание, которое крепится к корпусу шкафа) имеет защитно-декоративное покрытие черного цвета. Отличный выбор для корпусов, эксплуатируемых внутри закрытых помещений.

2. Премиум-исполнение (Нержавеющая сталь AISI 304) [ПОД ЗАКАЗ]: По вашему техническому заданию мы можем изготовить данную петлю полностью из аустенитной нержавеющей стали AISI 304. Данная модификация обладает максимальной стойкостью к коррозии и незаменима для уличных распределительных щитов, климатических шкафов, а также для оборудования пищевой и химической промышленности.



Технические характеристики изделия (Заводские требования)

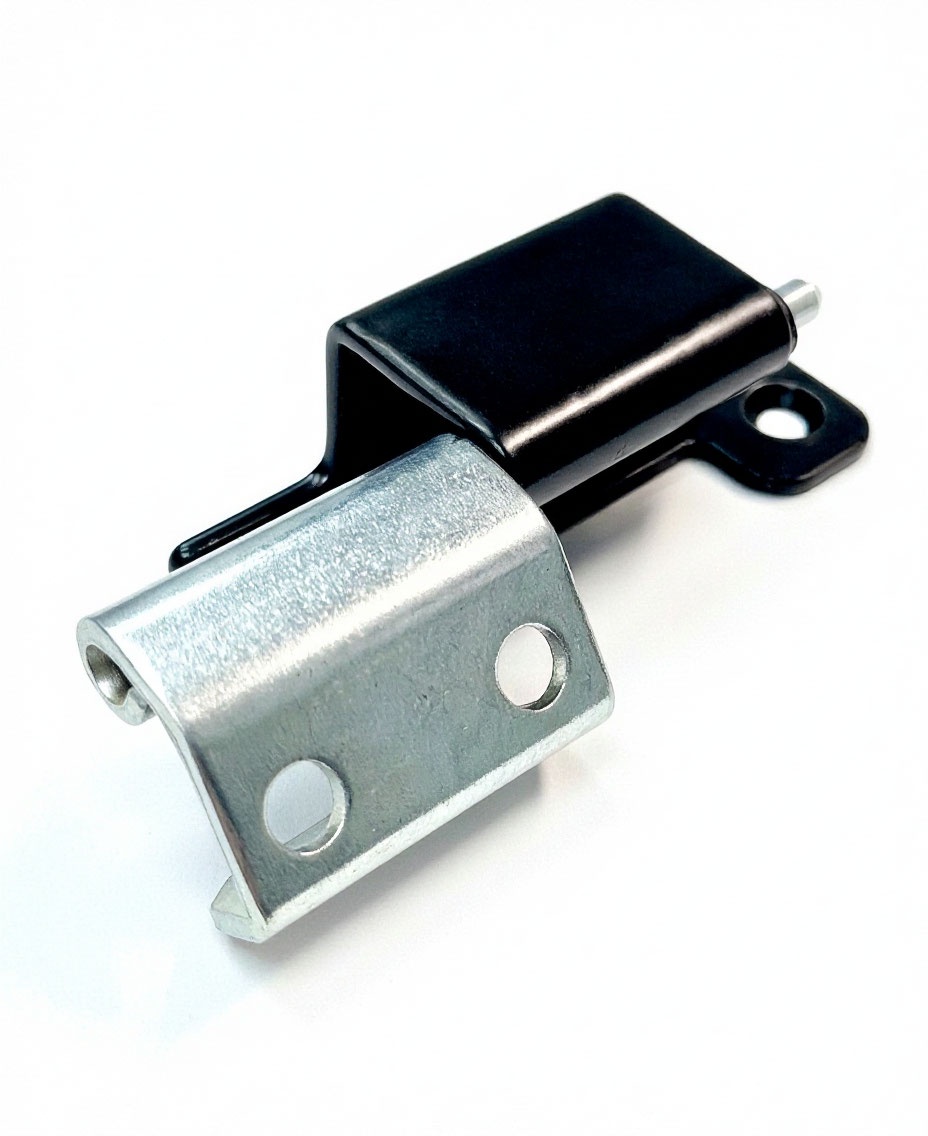

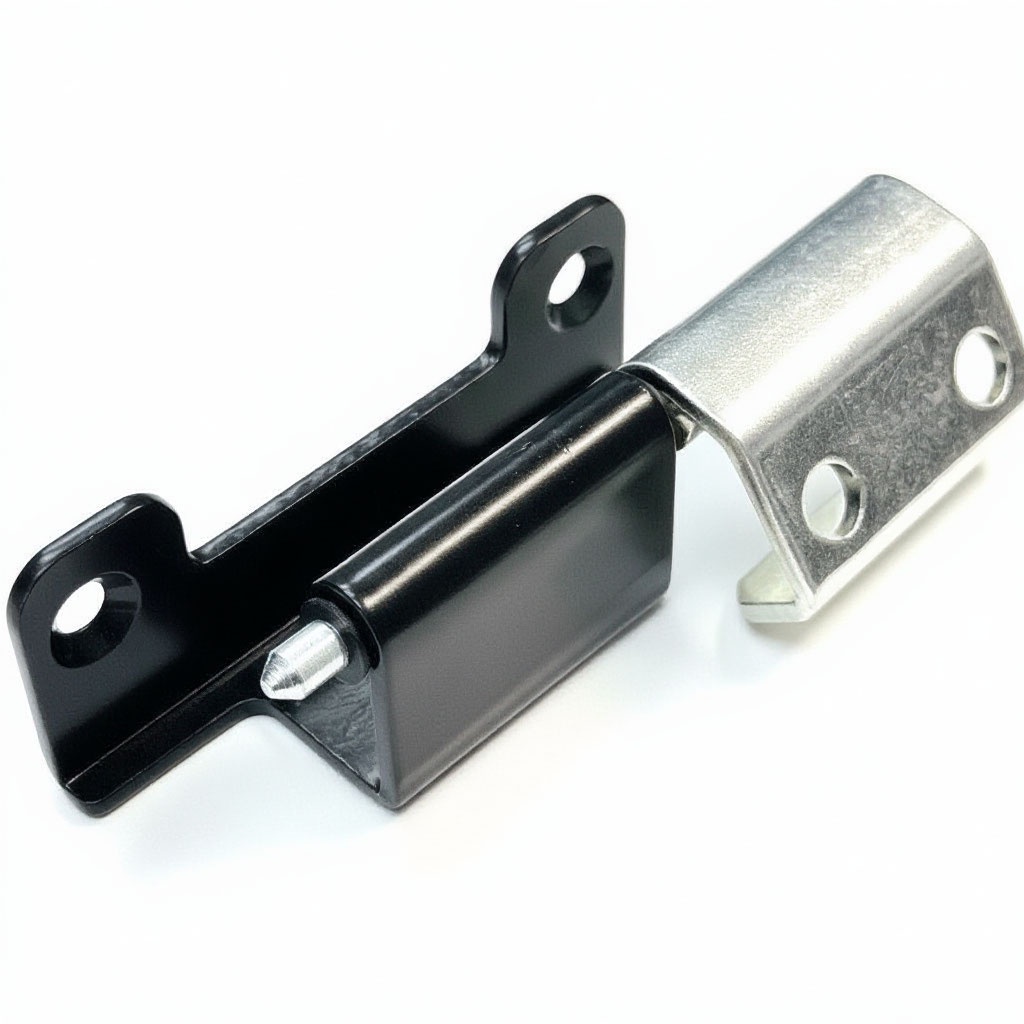

* Цветовое исполнение: Основание петли, монтируемое на корпус шкафа, покрыто черным цветом; створочные элементы оцинкованы (белый цинк).
* Угол открывания створки: До 120 градусов (в зависимости от глубины гиба двери).

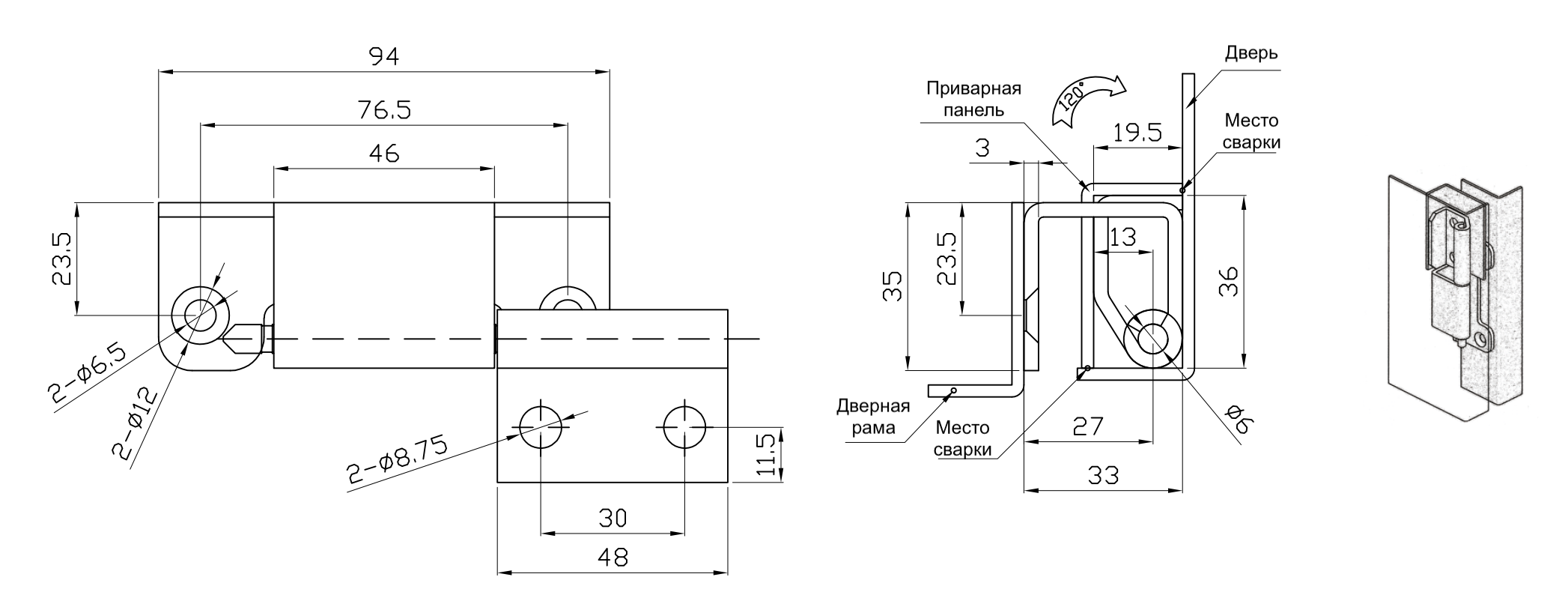

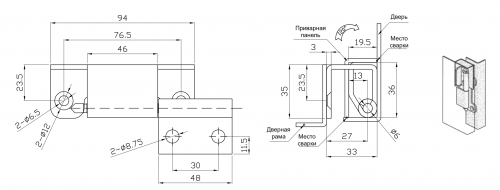

* Масштаб и геометрия: Габаритная длина рамного уголка составляет 94 мм, длина створочной части — 48 мм.

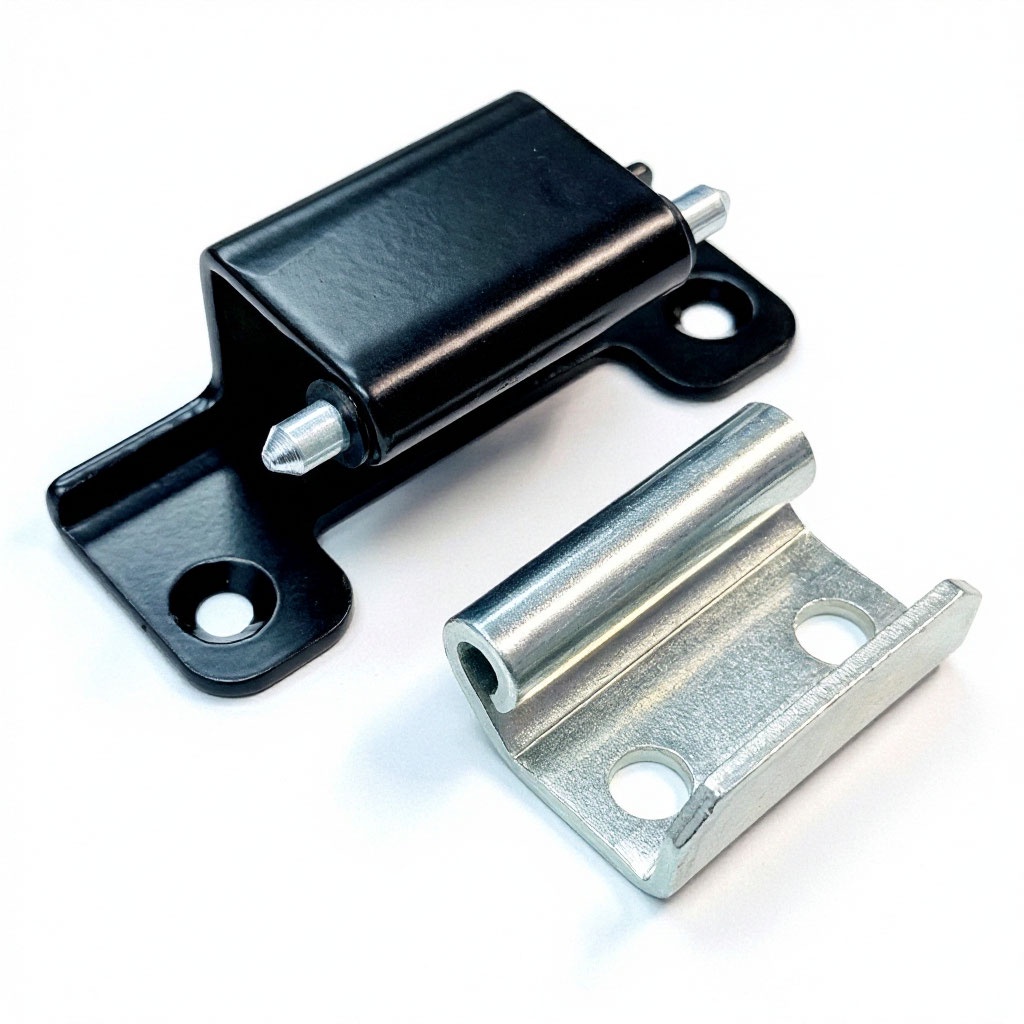

* Конструкция шарнира: Быстросъемная (Lift-off). Чтобы полностью снять дверь для монтажа или обслуживания оборудования, достаточно извлечь центральный стальной штифт диаметром 6 мм.

Параметры прочности (Максимальная статическая нагрузка)

* Радиальный сдвиг (нагрузка на вырыв вбок): 270 Н (приблизительно 27 кг на одну петлю).
* Осевой сдвиг (вертикальный вес двери): 305 Н (приблизительно 31 кг на одну петлю).



Ключевые преимущества петли RZP 1495:

* Антивандальность: В закрытом положении шкафа петля полностью скрыта внутри гиба двери. Её невозможно спилить, поддеть или демонтировать снаружи.
* Универсальность: Подходит как для левосторонней, так и для правосторонней навески дверей.
* Высокая точность: Изготавливается по стандарту линейных допусков GB/T15055 (класс точности М), что гарантирует идеальную соосность и отсутствие люфтов при сборке.
